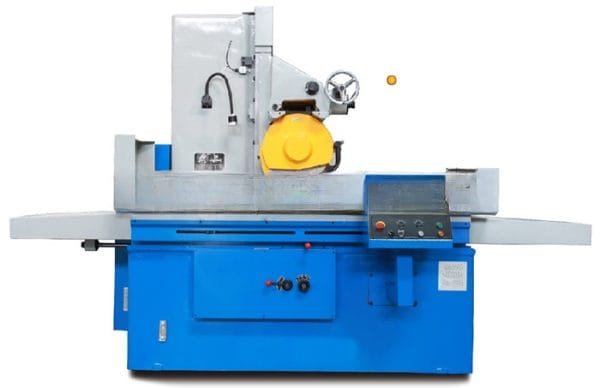

Characteristics of Single-axis CNC Surface Grinder:
This machine tool features vertical movement of the grinding head (Y-axis), driven by a servo motor to move the ball screw, and controlled by the latest-generation system. Its main functions include electronic handwheel feed, automatic feed, control of single-feed amount and total grinding amount, as well as the setting of auxiliary options and display of machine tool fault alarms.
| 项目内容 | Item Contents | MK7130 | MK7132 | MK7132X16 |
|---|
| 工作台面尺寸（宽 X 长）（mm） | Working table size（WxL） | 320X1000 | 320X1000 | 320X1000 |
| 最大磨削尺寸：长 X 宽 X 高（mm） | Max.grinding size no chuck（LxWxH） | 1000X320X400 | 1000X320X400 | 1600X320X400 |
| 工作台最大纵向移动量（mm） | Max.table longitudinal travel | 1100 | 1100 | 1100 |
| 磨头最大横向移动量（mm） | Max.cross travel of gringing head | 350 | 350 | 350 |
| 磨头最大垂直移动量（mm） | Max.vertical travel of grinding head | 400 | 400 | 400 |
| 磨头垂直进给手轮刻度值 | 每格（mm） | Feed on vertical feed handwheel | Per grad. | 0.005 | 0.005 | 0.005 |
| 每转（mm） | Per rev. | 0.5 | 0.5 | 0.5 |
| 磨头垂直进给电子手轮每格进给量 | Feed on vertical Per grad. | 0.005 | 0.005 | 0.005 |
| 砂轮尺寸（mm） | Wheel size | 350X40X127 | 350X40X127 | 350X40X127 |
| 主轴转速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | 1440 |
| 电机总功率（KW） | Mtor total power | 9.2 | 9.2 | 9.2 |
| 砂轮主轴电机（KW） | Wheel spindle motor | 5.5 | 5.5 | 5.5 |
| 油泵电机（KW） | Oil pump motor | 3 | 3 | 3 |
| 加工平行度（mm） | Machining parallelism | 0.008/300 | 0.008/300 | 0.008/300 |
| 表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | Ra:0.63 |
| 机床净 / 毛重（kg） | N./G. weight | 3500/3800 | 3550/3850 | 4900/5400 |
| 包装尺寸（长 X 宽 X 高）（cm） | Packing dimensions（LxWxH） | 228X170X250 | 228X170X250 | 550X170X250 |
| 备注 | Note | 可根据顾客要求进行立柱加高设计 |
| To heighten column design according to customer needs |
| 项目内容 | Item Contents | MK7132X20 | MK7132X25 | MK7132X30 |
|---|
| 工作台面尺寸（宽 X 长）（mm） | Working table size（WxL） | 320X2000 | 320X2500 | 320X3000 |
| 最大磨削尺寸：长 X 宽 X 高（mm） | Max.grinding size no chuck（LxWxH） | 2000X320X400 | 2500X320X400 | 3000X320X400 |
| 工作台最大纵向移动量（mm） | Max.table longitudinal travel | 2100 | 2600 | 3100 |
| 磨头最大横向移动量（mm） | Max.cross travel of gringing head | 350 | 350 | 350 |
| 磨头最大垂直移动量（mm） | Max.vertical travel of grinding head | 400 | 400 | 400 |
| 磨头垂直进给手轮刻度值 | 每格（mm） | Feed on vertical feed handwheel | Per grad. | 0.005 | 0.005 | 0.005 |
| 每转（mm） | Per rev. | 0.5 | 0.5 | 0.5 |
| 磨头垂直进给电子手轮每格进给量 | Feed on vertical Per grad. | 0.005 | 0.005 | 0.005 |
| 砂轮尺寸（mm） | Wheel size | 350X40X127 | 350X40X127 | 350X40X127 |
| 主轴转速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | 1440 |
| 电机总功率（KW） | Mtor total power | 9.2 | 9.2 | 13.7 |
| 砂轮主轴电机（KW） | Wheel spindle motor | 5.5 | 5.5 | 7.5 |
| 油泵电机（KW） | Oil pump motor | 3 | 3 | 3.5 |
| 加工平行度（mm） | Machining parallelism | 0.008/300 | 0.008/300 | 0.008/300 |
| 表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | Ra:0.63 |
| 机床净 / 毛重（kg） | N./G. weight | 5400/5900 | 6200/7200 | 9300/10500 |
| 包装尺寸（长 X 宽 X 高）（cm） | Packing dimensions（LxWxH） | 610X170X250 | 700X170X250 | 820X170X250 |
| 备注 | Note | 可根据顾客要求进行立柱加高设计To heighten column design according to customer needs |
|
| 项目内容 | Item Contents | MK7140 | MK7140X16 | MK7140X20 |
|---|
| 工作台面尺寸（宽X 长）（mm） | Working table size（WxL） | 400X1000 | 400X1600 | 400X2000 |
| 最大磨削尺寸：长X 宽 X 高（mm） | Max.grinding size no chuck（LxWxH） | 1000X400X400 | 1600X400X400 | 2000X400X400 |
| 工作台最大纵向移动量（mm） | Max.table longitudinal travel | 1100 | 1700 | 2100 |
| 磨头最大横向移动量（mm） | Max.cross travel of gringing head | 440 | 440 | 440 |
| 磨头最大垂直移动量（mm） | Max.vertical travel of grinding head | 400 | 400 | 400 |
| 磨头垂直进给手轮刻度值 | 每格（mm） | Feed on vertical feed handwheel | Per grad. | 0.005 | 0.005 | 0.005 |
| 每转（mm） | | Per rev. | 0.5 | 0.5 | 0.5 |
| 磨头垂直进给电子手轮每格进给量 | Feed on verticalPer grad. | 0.005 | 0.005 | 0.005 |
| 砂轮尺寸（mm） | Wheel size | 400X40X203 | 400X40X203 | 400X40X203 |
| 主轴转速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | 1440 |
| 电机总功率（KW） | Mtor total power | 9.2 | 13.7 | 13.7 |
| 砂轮主轴电机（KW） | Wheel spindle motor | 7.5 | 7.5 | 7.5 |
| 油泵电机（KW） | Oil pump motor | 3 | 5.5 | 5.5 |
| 加工平行度（mm） | Machining parallelism | 0.008/300 | 0.008/300 | 0.008/300 |
| 表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | Ra:0.63 |
| 机床净/ 毛重（kg） | N./G. weight | 3700/4000 | 5300/5900 | 6000/6500 |
| 包装尺寸（长X 宽 X 高）（cm） | Packing dimensions（LxWxH） | 228X170X250 | 530X170X250 | 610X170X250 |
| 项目内容 | Item Contents | MK7140X30 | MK7140X40 | MK7140X50 |
|---|
| 工作台面尺寸（宽 X 长）（mm） | Working table size（WxL） | 400X3000 | 400X4000 | 400X5000 |
| 最大磨削尺寸：长 X 宽 X 高（mm） | Max.grinding size no chuck（LxWxH） | 3000X400X400 | 4000X400X400 | 5000X400X400 |
| 工作台最大纵向移动量（mm） | Max.table longitudinal travel | 3100 | 4100 | 5100 |
| 磨头最大横向移动量（mm） | Max.cross travel of gringing head | 440 | 440 | 440 |
| 磨头最大垂直移动量（mm） | Max.vertical travel of grinding head | 400 | 400 | 400 |
| 磨头垂直进给手轮刻度值 | 每格（mm） | Feed on vertical feed handwheel | Per grad. | 0.005 | 0.005 | 0.005 |
| 每转（mm） | Per rev. | 0.5 | 0.5 | 0.5 |
| 磨头垂直进给电子手轮每格进给量 | Feed on vertical Per grad. | 0.005 | 0.005 | 0.005 |
| 砂轮尺寸（mm） | Wheel size | 400X50X203 | 400X50X203 | 400X50X203 |
| 主轴转速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | 1440 |
| 电机总功率（KW） | Mtor total power | 13.7 | 15.7 | 15.7 |
| 砂轮主轴电机（KW） | Wheel spindle motor | 7.5 | 7.5 | 7.5 |
| 油泵电机（KW） | Oil pump motor | 5.5 | 7.5 | 7.5 |
| 加工平行度（mm） | Machining parallelism | 0.008/300 | 0.008/300 | 0.008/300 |
| 表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | Ra:0.63 |
| 机床净 / 毛重（kg） | N./G. weight | 8500/9800 | 12000/13500 | 15000/16800 |
| 包装尺寸（长 X 宽 X 高）（cm） | Packing dimensions（LxWxH） | 800X170X250 | 1000X170X250 | 1200X170X250 |
